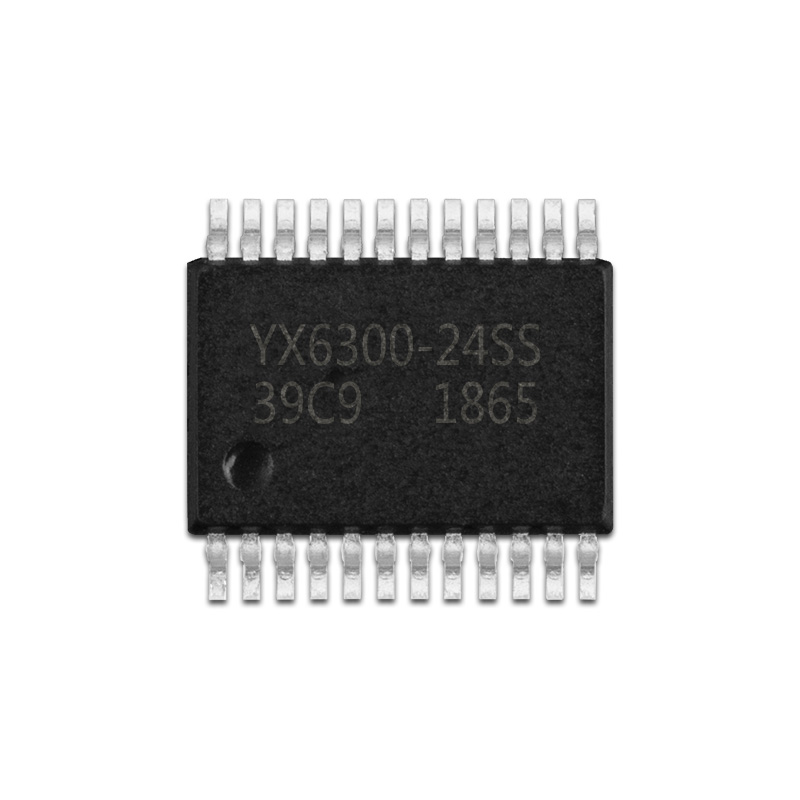

YX6300-24SS 串口MP3语音芯片

YX6300芯片选用的是SOC方案，集成了一个16位的MCU，以及一个专门针对音频解码的aDSP，采用硬解码的方式，更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求。支持MP3、WAV的硬解码。

芯片特性：

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48
2、24位DAC输出，动态范围支持90dB，信噪比支持85dB
3、大支持16M字节的SPIFLASH。例如W25Q80[1M字节]、W25Q64[8M字节]
4、按键一对一控制模式、串口模式、AD按键控制模式和并口控制[此功能可以定制开发]
5、Miniusb接口更新语音文件，无需安装任何软件。支持XP和WIN7系统。
6、支持组合播放功能，可以实现报时、报温度，在一定程度上可以替代一些昂贵的TTS方案
7、30级音量可调，5级EQ可调[此功能暂不开放]
8、支持DAC输出，可接功放，耳机。
9、支持4段语音的触发播放，IO检测的方式，所以适合碳膜按键等等场合
10、可以同时支持U盘、TF卡以及SPIFLASH作为存储介质

应用中的注意点

1、芯片对外的接口均是 3.3V 的 TTL 电平，所以在硬件电路的设计中，请注意电平的转换问题。 另外在强干扰的环境中，请注意电磁兼容的一些保护措施，GPIO 采用光耦隔广告法离，增加 TVS 等等
2、串口通信，在一般的使用环境下，注意好电平转换即可。如果强干扰环境，或者长距离的 RS485 应用，那么请注意信号的隔广告法离，严格按照工业的标准设计通信电路。可以联系我们，我们提供设计 参考
3、我们支持音频文件的采样率低为 8KHZ。也就是说低于 8KHZ 的音频文件是不支持的，不能正 常解码播放。用户可以使用音频处理软件，提高音频文件的采样率来解决这个问题。
4、芯片在睡眠状态的电流在 10MA 左右，播放中，依据音量的大小以及外接的喇叭负载，峰值电 流可以达到 1A。功耗会比较大。如果使用在低功耗场合，请用户控制模块或者芯片的供电。这样可 以减小芯片的功耗
5、用户如果直接使用我们模块自带的功放，请选择合适的喇叭即可。推荐使用 4 欧姆/3W。这个是 使用效果好的配置。选用其它的喇叭，请注意负载大小，以及功率这两个参数
6、该芯片模块支持 MP3、WAV 二种主流的音频格式。

8、我们的芯片支持 8/11.025/12/16/22.05/24/32/44.1/48KHZ 采样率的音频文件，这些也是网络 上绝大多数的音频文件的参数。如果用户的音频文件的采样率不在此范围内，是不支持播放的，但 是可以通过专用的软件转换一下即可。我们的优势就是无压缩播放和高音质，所以不太建议用户对 音频进行压缩。

USB更新语音说明[业内首创功能]
我们的芯片可以使用手机充电线直接更新语音，方便、灵活。这里分两种设备

USB更新SPIFLASH的语音模式
USB更新TF卡内的语音模式
其实SPIFLASH和TF卡，在插入USB连接电脑，原则上是一致的，使用的都是MASSSTORAGE协议。但是目前技术上面，暂时还没办法实现插上USB连接电脑，同时显示TF卡和SPIFLASH的盘符功能。这里就分为两种操作，针对芯片说明
1、芯片一上电检测到USB连接电脑，则进入SPIFLASH的读卡器功能
2、芯片上电没检测到USB连接电脑，进入正常工作模式。如果有USB连接至电脑，则进入TF卡读卡器模式。如果此时没有TF卡在线，则还是进入SPIFLASH的盘符模式。
